➤ Gebruikte Weingartner Vario 700-000 Te koop | gindumac.com

Toon in de originele taal

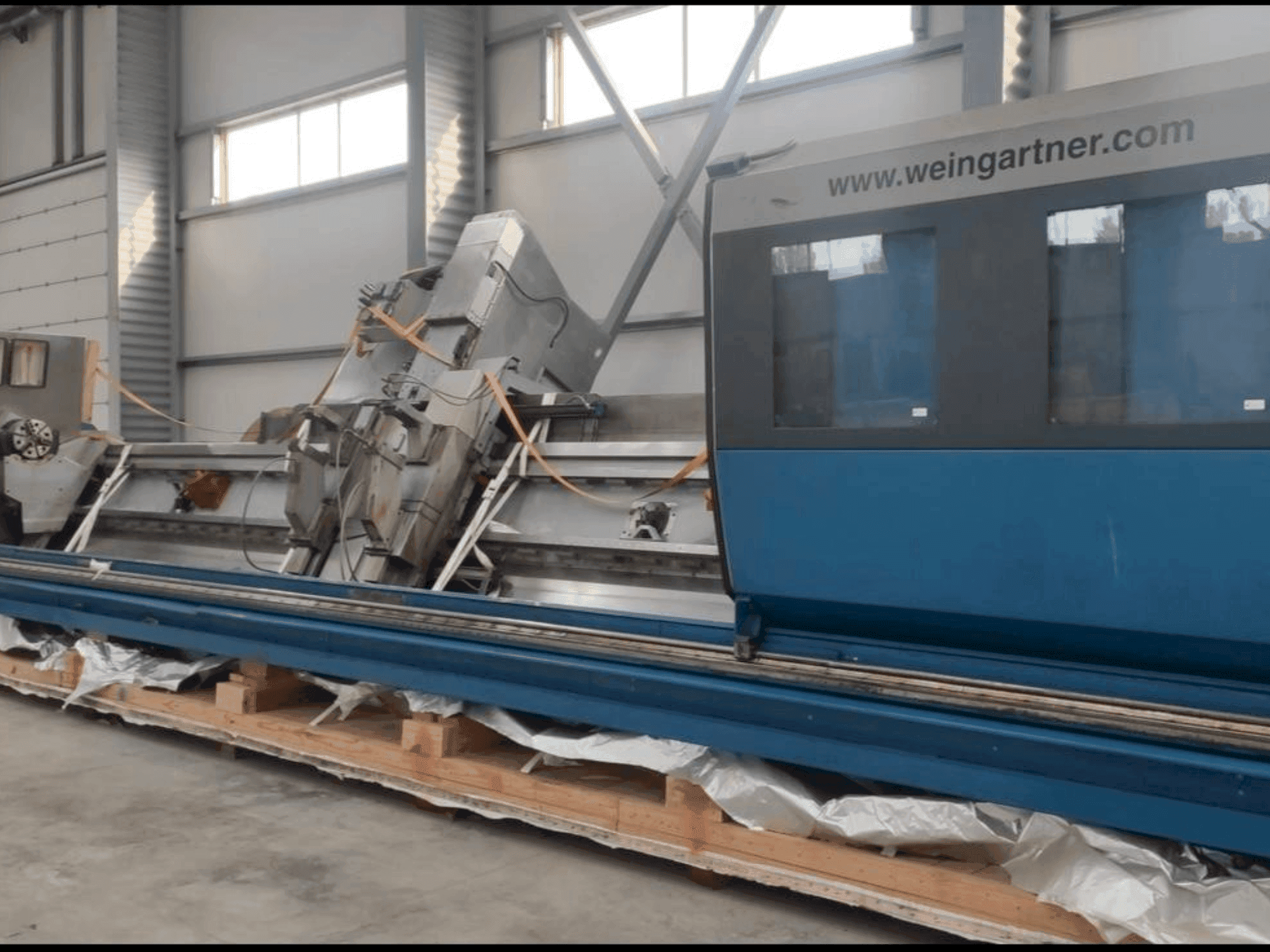

Dit 4-assige Weingartner Vario 700-000 frees-draaicentrum werd vervaardigd in 2011. Het heeft een robuust ontwerp met een hoofdspilboring van 108 mm en een klauwplaat die diameters van 25 tot 245 mm kan opspannen. De machine ondersteunt een maximale freeskopdiameter van 260 mm en heeft een zwenkbereik van ±90°. De Weingartner Vario 700-000 is ideaal voor complexe frees- en draaibewerkingen en is een waardevolle aanvulling voor elke werkplaats. Neem voor meer informatie over dit draai-freescentrum contact met ons op.

Overzicht

merk: Weingartner
jaar: 2011
MODEL: Vario 700-000
toepassingstype: Frezen
Vestiging: Moldavië
machinetype: Draai-freescentrum
beschikbaarheid: Verkocht

Technische Informatie - Weingartner Vario 700-000

Algemene gegevens

Lengte metingen: 3000 mm
Diepte metingen: 13500 mm
Hoogte metingen: 3750 mm
Gewicht van de machine: 42000 kg

Hoofdaandrijving

Toerentalbereik spindel: 0.5 – 50 min⁻¹, Milling unit: 300 min⁻¹, Peeling unit: 1800 min⁻¹ 1/MIN
Aantal assen: 4

Beweging

X-as Beweging: 10900 mm
Y-as Beweging: 250 mm
Z-as Snelle verplaatsing: 5000 mm/min

Media

Spaantransportband: Ja

Aanvullend Materiaal

- Kop: Aanvoer door AC-servomotor: 1FT6 105 - 8SF71 - 3AG1, Beschikbaar koppel op de hoofdspil in S1-bedrijf, Kegelwieloverbrengingsverhouding: 4:1, Wormwieloverbrengingsverhouding: 15:1, Totale overbrengingsverhouding: 60:1, Hoofdspilhoogte: 1550 mm, Hoofdspilboring: 108 mm, Klauwplaat Gr. 315: Boordiameter: 95 mm, Max. druk: 27 bar, Max. klemkracht bij 27 bar: 17500 daN, Buitenklemming: 25 - 245 mm, Binnenklemming: 90 - 310 mm
- Spanentransporteur: Aandrijfvermogen: 1,1 kW, Afvoerbreedte: 250 mm, Afvoerhoogte: 850 mm, Transport van spanen: 300 dm³/h
- Hydraulisch systeem: Pompopbrengst: 27 l/min, Max. systeemdruk: 80 bar, Aandrijfvermogen: 4,6 kW, Tankinhoud: 60 l, Vermogen oliekoeler: 0,3 kW
- Freesunit PUFK-320: Perifere en draaiende freesunit, zwenkas A voeding door AC servomotor: 1FT6 084 - 8AF71 - 3EL4, verhouding planetaire tandwielkast: 70:1, overbrengingsverhouding tandwielkast: 3:1, totale overbrengingsverhouding: 210:1, max. zwenksnelheid: 90°/sec, zwenkbereik: ±90°, voeding door AC-hoofdspilmotor: 1PH7 137 - 2NF22 - 0CJ2, Max. diameter freeskop: 260 mm, Max. snelheid freeskop: 300 min-¹
- Schileenheid (optie): Aangedreven door AC-hoofdspilmotor: 1PH7 137 - 2NF22 - 0CC2, Overbrengingsverhouding: 2,4:1, Max. snelheid snijkop: 1800 min-¹.
- Vaste steun vooraan: Diameterbereik (freesbekken): 25 - 220 mm, Max. klemkracht bij 80 bar (zonder rendement): 1200 daN, Max. klemdruk: 80 bar
- Achtersteun: Diameterbereik (freesbekken lang): 25 - 220 mm, Max. klemkracht bij 80 bar (zonder rendement): 1200 daN, Max. klemdruk: 80 bar
- Achterklauw: Aanvoer door AC-servomotor: 1FT6 064 - 6AF71 - 3EK4, Kegelwieloverbrenging: 50:1, ijlgang max: 5000 mm/min, Freesdiameter: 160 mm, Slag: 200 mm, Druk bij 50 bar: 1500 daN, Spanning bij 50 bar: 1000 daN, Max. druk: 50 bar
- Werkstukondersteuning: Diameterbereik: 70 - 220 mm
- Totale specificaties machine: Voedingsspanning: 3 x 380 V ± 10%, Cyclus: 50 Hz ± 2%, Max. ingangsvermogen: 57 kW, Max. vermogen: 100 A, Stuurspanning: 24 V DC, Systeemdruk (Pneumatiek): 6 - 10 bar, Luchtverbruik: 15 - 20 m³/uur, Luchtaansluiting: ½", Systeemdruk (Hydraulica): 90 bar

Extra informatie

Voordelen van de machine

Technische voordelen van de machine:
- - Bewerkbare materialen: frezen tussen centra: min. Lengte: 585 mm, max. Lengte: 8. 620 mm, diameter: 25 - 220 mm
- - Machineonderdelen: machinebasis: afstand van de langsgeleiding: 700 mm, lengte van de langsgeleiding: 10. 900 mm, gewicht: 20. 000 kg, langsgeleiding (z-as): voeding door ac-servomotor: 1ft6 086 - 8af71 - 3ek4, kegelwieloverbrenging: 10:1, diameter kogelomloopspindel: 80 mm, spoed kogelomloopspindel: 20 mm, ijlgang max: 5000 mm/min, dwarsslede (x-as): voeding door ac-servomotor: 1ft6 086 - 1af71 - 3eh1, kegelwieloverbrenging: 6:1, diameter kogelomloopspindel: 50 mm, spoed kogelomloopspindel: 10 mm, ijlgang max: 5000 mm/min, dwarsslede verplaatsingsweg voor frezen: 256 mm, offset-slede (y-as): voeding door ac-servomotor: 1ft6 084 - 1af71 - 3eh1, kegelwieloverbrenging: 6:1, diameter kogelomloopspindel: 50 mm, spoed kogelomloopspindel: 10 mm, ijlgang max: 3000 mm/min, dwarsslede verplaatsingsweg voor frezen: 250 mm
- - Zeer nauwkeurige en robuuste constructie met geavanceerde servomotorbesturing, veelzijdige bewerkingsmogelijkheden met meerdere eenheden en vaste steunen
Kwalitatieve Machine-voordelen.:
- - Verbeterde precisie met geavanceerde overbrengingsverhoudingen en kogelomloopspindelmechanismen, efficiënte werking met hoge verplaatsingssnelheden

Extra informatie

- Machine nog steeds onder stroom

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
