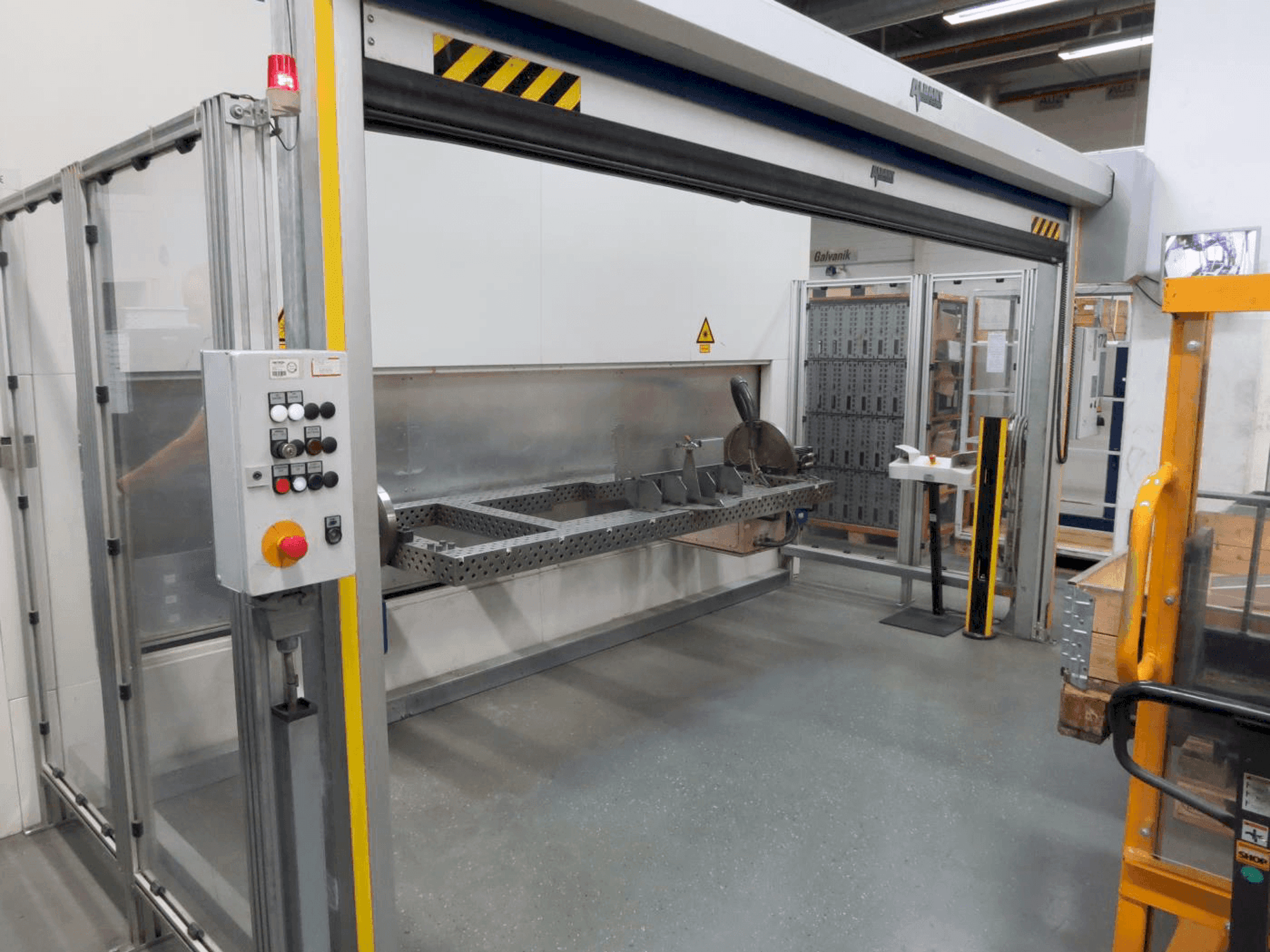

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Aanvullend Materiaal

• - De opspantafel heeft de afmetingen (X x Y) 2400x1000mm.

Extra informatie

Voordelen van de machine

• Technische voordelen van de machine:
  • - Laserapparaat, straalgeleiding en -vorming trumpf nd:yag laser hl 3006 d, laserlichtkabel llk-b 06, lengte 40 m
  • - 2 nc roterende assen, elk met tegenlager en een vrije spanbreedte van 2000 mm
  • - 1 hoofdrotatieas voor het in- en uitdraaien van onderdelen, type handte sf - l4000
  • - Bescherming van het draaigebied door middel van een rolluik over de breedte van de cabine
  • - Beschermend glas, plaatafzuigsysteem voor mediatoevoer, geschikt voor robots
  • - Lichtdichte integratie in de beschermende cabine, software
  • - Componenten klepstandsteller: dubbel draaiende klepstandsteller dwpv 500ms voor het vasthouden van twee kleminrichtingen voor componenten
  • - Kuka kr 30/ha (hoge nauwkeurigheid) robot met kr c2 besturing, bnc videokabel, 10 m lang
  • - Vezeldiameter 600 mm, luchtvolume 4000 m3/u, geïntegreerd, automatisch blussysteem
  • - Benodigd vloeroppervlak incl. Draaiknop: (lxb): 4800mm x 4300mm
• Kwalitatieve Machine-voordelen.:
  • - Laserlichtbestendige beschermende cabine met dak, ccd-camera, zwart/wit-monitor, instelbaar dradenkruis, voedingskabel voor camera, 30 m lang, en bnc-videokabel, 10 m lang.
  • - Objectief met brandpuntsafstand f = 200 mm, beschermende glascassette voor het eenvoudig vervangen van het beschermende glas
  • - Straalgeleiding en -vorming, optische bescherming door laval crossjet, zesassige industriële robotmechanica met gelede kinematica
  • - Bewerkingsoptiek beo 7000210p voor laserlassen, ontworpen voor de gespecificeerde nuttige last en traagheidsmomenten van 30 kg
  • - Hoofdtijd parallel laden en ontladen van componenten, ontwerp van de robotcel met hangende robot.
  • - Uitbreidbaar tot maximaal 4 laserlichtkabels, collimatie 0° met defocussering en observatie door camera.
  • - Pilotlaser met plasmasensorhouder, besturing van de pilotlaser via laserbesturing
  • - Winlas laserprogrammeersoftware. Opslagmogelijkheid voor 99 laserprogramma's.
  • - Uitgangsvermogen: 3000 watt aan het werkstuk, 4000 watt in totaal met 1000 watt regelreserve
  • - Optische opstelling voor 1 laserlichtkabel met snelle schakelaar (schakeltijd 50 ms), optische opstelling kan zijn

Extra informatie

• - De machine heeft geen draadaanvoer // Machine staat nog onder stroom
