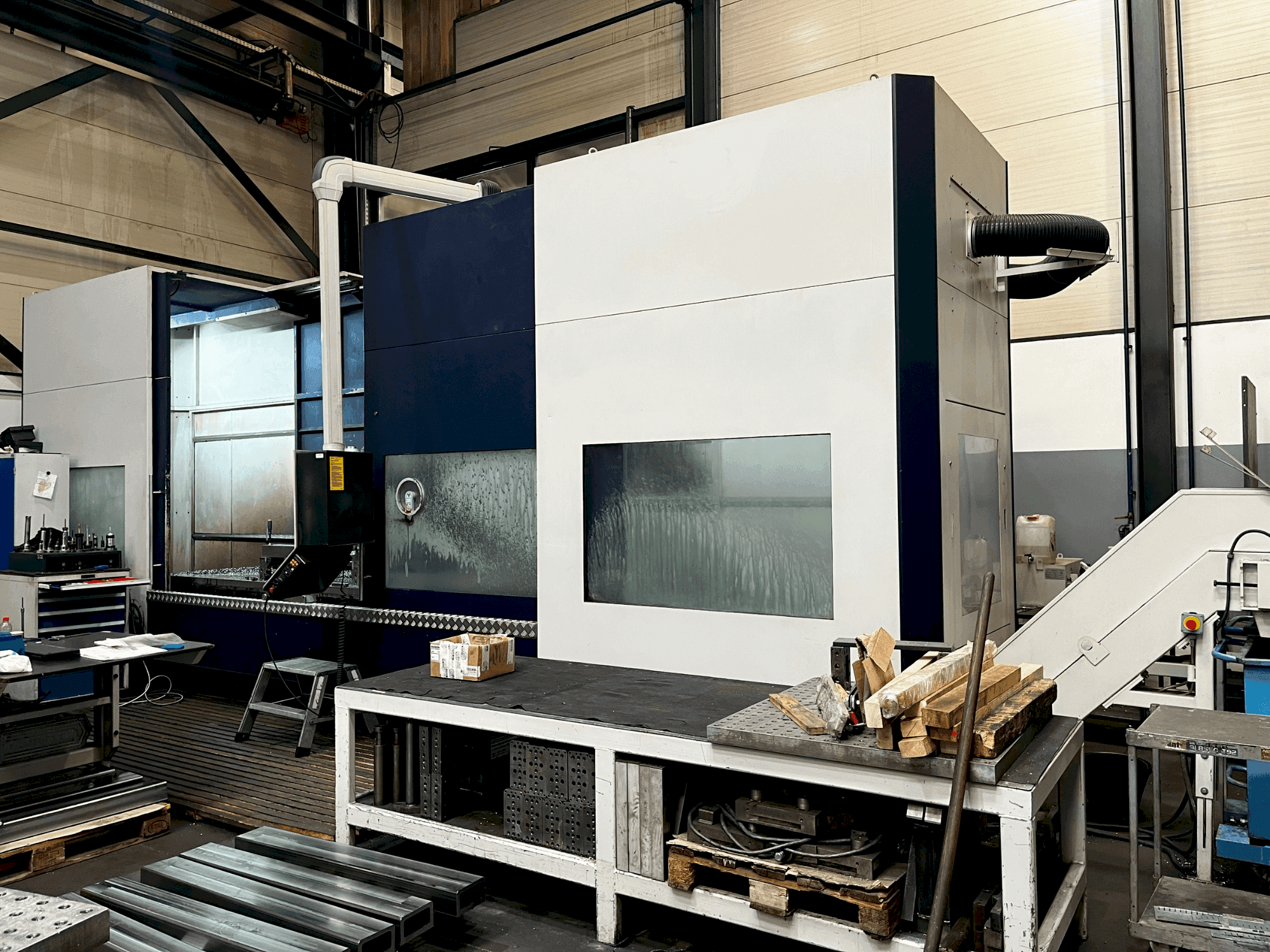

- Deze SORALUCE TA-35A (2015) freesmachine
Deze SORALUCE TA-35A freesmachine werd in 2015 vervaardigd in Spanje. Ze is uitgerust met een HEIDENHAIN iTNC 530 HSCI (3 assen + spindel) draaibare afstandsbediening met scharnier. Inclusief een 19" flatscreen, metalen toetsenbord met geïntegreerde muis en USB-interface op het bedieningspaneel. Processorsnelheid 0,5 ms inbegrepen. Interpolatie draaien met HEIDENHAIN iTNC 530 bestaande uit CAM-systeem, HEIDENHAIN post-processor, software-aanpassing C-as. De machine heeft een draagbaar elektronisch handwiel HEIDENHAIN HR 410 met 3 m spiraalkabel. Beschikt over een automatisch indexerende freeskop met 2,5° x 2,5° verdeling en snelheden tot 4000 min-1, 28 kW, 479 Nm, inclusief luchtkoeling/olienevelsmering, gereedschapsklemkracht 20.000 N, gereedschapshouder ISO 50 - DIN 69871 A (H200), niet vereist bij keuze van freeskop H210. Inclusief een complete spatschermbehuizing met een hoogte van 2.600 mm. Bestaande uit twee voordeuren en een achterdeur voor het bedienen van de machine vanaf de voor- en achterkant. Alle deuren en wanden zijn voorzien van in totaal 7 ramen. Het Hydraulisch gewicht wordt gecompenseerd door een directe werking op de verticale schuif. Bevat een machinetafel met 5 x T-sleuven 22 H12 (6 x T-sleuven voor tafelbreedte 1000 mm) en een referentiesleuf 22 H8, T-sleufafstand 140 mm.
Overzicht
- merk: Soraluce
- jaar: 2015
- MODEL: TA-35A
- toepassingstype: Frezen
- Vestiging: Kroatië
- machinetype: CNC Freesmachine
- beschikbaarheid: Onmiddellijk
- merk bedieningseenheid: HEIDENHAIN
Technische Informatie - Soraluce TA-35A
Algemene gegevens
- Gewicht van de machine: 18500 KG
Besturingseenheid
- Merk: HEIDENHAIN
- Model: iTNC 530 HSCI
- Afstandsbediening: Ja
Hoofdaandrijving
- Aantal spindels: 1
- Toerentalbereik spindel: 20-4000 1/MIN
- Motorvermogen spindel: 28 kW
- Aantal assen: 3
Beweging
- X-as Beweging: 3500 mm
- Y-as Beweging: 1250 mm
- Z-as Beweging: 1200 mm
Tafel
- Buiten lengte: 2700 mm
- Buiten breedte: 1000 mm
- Aantal T-slots: 6 x 22 H12
Extra informatie
- Technische voordelen van de machine:
- - T-sleuven 6 x 22 h12 // referentiesleuf 1 x 22 // h8 t-sleufafstand 140 mm
- - Gereedschaphouder (optie) iso 50, din 69871 ad
- - Aanzetbereik: x-, y-, z-as 10 - 10000 mm/min // max. Aanvoersnelheid: x-, y-, z-as 25000 mm/min // max. Aanvoerkracht: x-, y-, z-as 10000 n // gemiddelde versnelling 2 m/s2
- - Besturing heidenhain itnc 530 hsci (3 assen + spindel), inclusief 19" flatscreen, metalen toetsenbord met geïntegreerde muis en usb-interface op het bedieningspaneel. Processorsnelheid 0. 5 ms inclusief heidenhain smart. Nc // draaibare bedieningshendel met koppeling // koppel 479 nm
- - Interpolatie draaien met heidenhain itnc 530 bestaande uit nokkensysteem, heidenhain postprocessor, softwareaanpassing c-as (spindel)
- - Draagbaar elektronisch handwiel heidenhain hr 410 met 3 m spiraalkabel
- - Automatisch indexerende freeskop met 2,5° x 2,5° verdeling en snelheden tot 4000 min-1, 28 kw, 479 nm, inclusief luchtkoeling/olienevelsmering, gereedschapsklemkracht 20. 000 n, gereedschapshouder iso 50 - din 69871 a (h200), niet vereist bij keuze van freeskop h210.
- - Koelsmeersysteem externe koeling (kv 1 / standaard) met 250 l tankinhoud, toevoerdruk 5 bar, toevoerdosering 50 l/min, kamerfiltersysteem met microventilator en oliebandskimmer met geïntegreerde timers, afvoer aan de freeskop via douchering (d9)
- - Complete set fixators (korte ankerschroeven).
- - Teleservice (tel10): diagnose op afstand via software voor afstandsbediening (internet) of via vpn-software/router (internet).
- Kwalitatieve Machine-voordelen.:
- - Hydraulische gewichtscompensatie die rechtstreeks op de verticale slede werkt.
- - Complete spatschermbehuizing met een hoogte van 2. 600 mm. Bestaande uit twee voordeuren en een achterdeur voor het bedienen van de machine vanaf de voor- en achterkant. Alle deuren en wanden zijn voorzien van in totaal 7 ramen.
- - Spiloriëntatie en draadsnijden zonder compensatieklauwplaat.
- - Heidenhain ac-aandrijfmotoren in alle assen met digitale aandrijftechnologie.
- - Ina lineaire rolgeleiding rue45-e-l in alle assen // automatische centrale smering met druk- en tijdbewaking voor alle assen en bewegingscomponenten // kogelomloopspindelaandrijvingen (it5) in alle assen // direct lineair meetsysteem van heidenhain in alle assen.
- - Telescopische afdekkingen voor de geleiders van de x-as.
- - Elektrische apparatuur van siemens.
- - Hydraulisch systeem door vickers.
- - Werkplekverlichting (zoals per ossberger).
- - Schilderij ral 5011 (staalblauw), ral 7035 (lichtgrijs)
- - 2 sets documentatie (1 x papier en 1 x cd-rom) // 3D-model van de machine in .step- of .iges-formaat.
Voordelen van de machine
Extra informatie
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
