SCHMID - SE 368DE-MIL-SCH-2019-00002

Name: SCHMID SE 368
Brand: SCHMID
SKU: DE-MIL-SCH-2019-00002
Price: 765000 EUR
Availability: InStock

765.000 €

gindumac prijs

(Af fabriek)

een officiële offerte aanvragen

Bezoek de machine

een tegenbod doen

PDF downloaden

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
➤ Gebruikte SCHMID SE 368 Te koop | gindumac.com

Toon in de originele taal

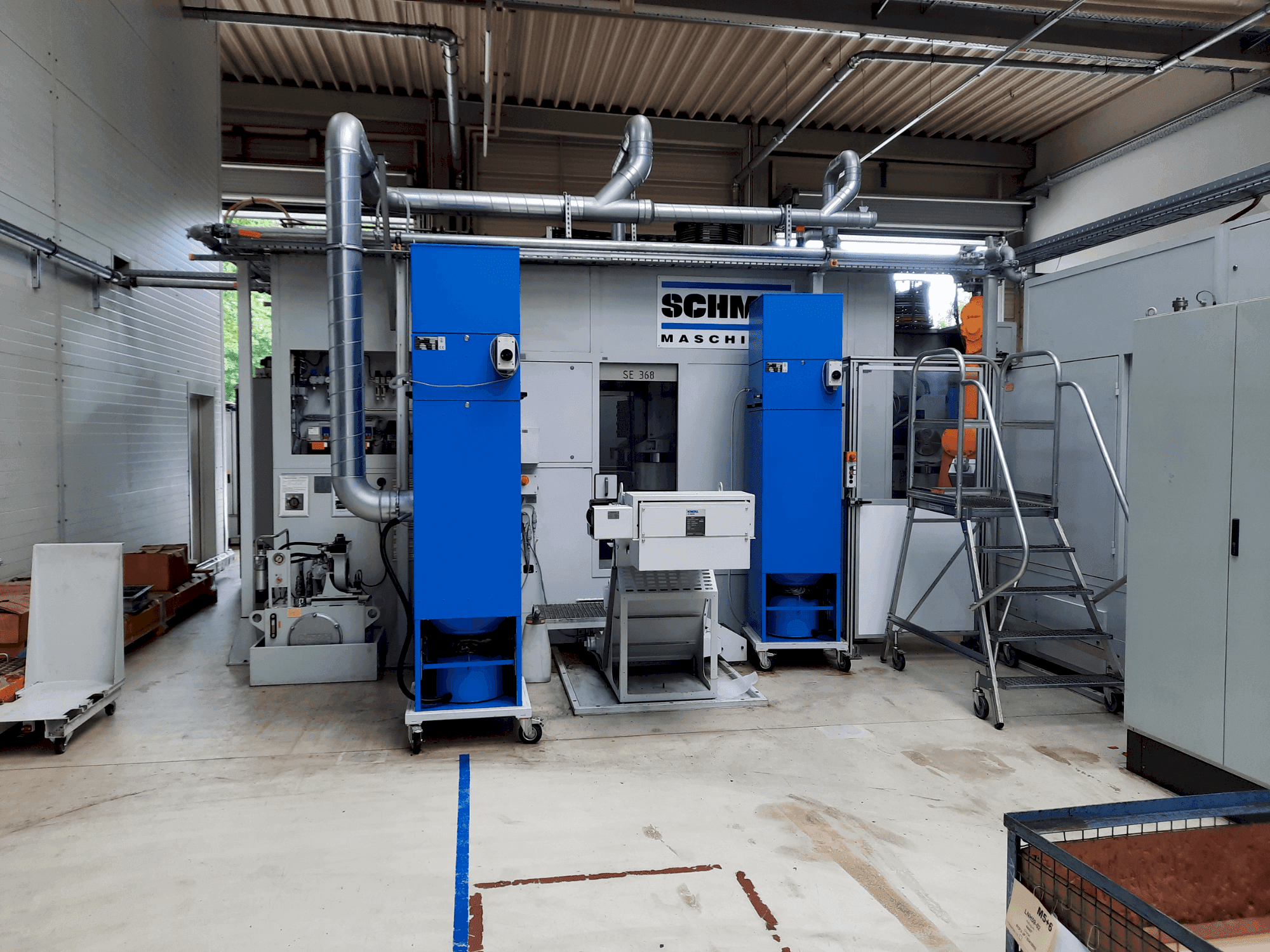

Dit 5-assig horizontaal bewerkingscentrum SCHMID SE 368 werd vervaardigd in 2019. Het beschikt over een Siemens Sinumerik 840 D SL besturing, snelle verplaatsingssnelheden van 75/40/90 m/min in X/Y/Z en een pendeltafel. Uitgerust met dubbele NC roterende zwenkunits, een 30-voudige gereedschapswisselaar en HSK-A63 gereedschaphouder. Maximale snelheid is 10.000 tpm. Inclusief spanentransporteur en koelsysteem. Een uitgelezen kans om dit SCHMID SE 368 horizontale bewerkingscentrum te kopen. Neem contact met ons op voor meer informatie over dit horizontale bewerkingscentrum.

Overzicht

merk: SCHMID
jaar: 2019
MODEL: SE 368
toepassingstype: Frezen
Vestiging: Duitsland
machinetype: Horizontaal bewerkingscentrum
beschikbaarheid: Onmiddellijk
merk bedieningseenheid: SIEMENS

Technische Informatie - SCHMID SE 368

Algemene gegevens

Gewicht van de machine: 21000 kg

Besturingseenheid

Model: Sinumerik 840 D SL
Merk: SIEMENS

Hoofdaandrijving

Aantal spindels: 2
Toerentalbereik spindel: 50 - 24000 rpm 1/MIN
Gereedschap taper: HSK-A63

Beweging

X-as Beweging: 400 mm
X-as Snelle verplaatsing: 75 m/min
Y-as Beweging: 450 mm
Y-as Snelle verplaatsing: 40 m/min
Z-as Beweging: 550 mm
Z-as Snelle verplaatsing: 90 m/min

Gereedschap

Maximale gereedschapsdiameter: 75 mm

Aanvullend Materiaal

- Dubbele spindel
- Shuttle tafel
- 2x 2 NC roterende zwenkeenheden
- Schakelkastsysteem
- Spaanafvoer Knoll 600K-1 2019
- Hydraulische eenheid
- Filtersysteem
- Terugkoelsysteem Lahntechnik KOF1803-100 2020
- Aantal magazijnposities voor gereedschap: 2x 30
- Draaitafel (NC / hydraulische klemming) : n x 360o, verticale as,

Extra informatie

Voordelen van de machine

Technische voordelen van de machine:
- - Ibag driefasige hoofdaandrijving : s1-100% 40 kw / s6-40% 52 kw
- - Belangrijkste prestatiegegevens werkspindel kw s1 : 3 12 29 40 40
- - Spindelsnelheden ca. 1/min : 1. 000 5. 000 10. 000 20. 000 24. 000
- - Koppel ca. Nm : 27 27 19 17
- - Gereedschapsdiameter met vrije naburige posities : 125 mm
- - Zwenktafel (nc / hydraulische indexering) : verticale as, 0° - 180°, max. Rotatiehoek in verbinding met 5e as : +/- 150°
- - Draaitafel diameter : 400 mm, draaitafel (horizontale assen u1-u2/ v1-v2), draaitafel (nc / hydraulische klemming) : n x 360o, verticale as, draaitafel diameter : 330 mm
- - Palletklemming : 2 nulpuntklemmodules/tafel
- - Positiemeetsystemen : absolute positiemeetsystemen
- - Tolerantie positie x - y - z : 0. 008 mm (vdi/dgq 3441)

Extra informatie

- Machine nog steeds onder stroom

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
