MIKRON Molen E 700 U

Toon in de originele taal

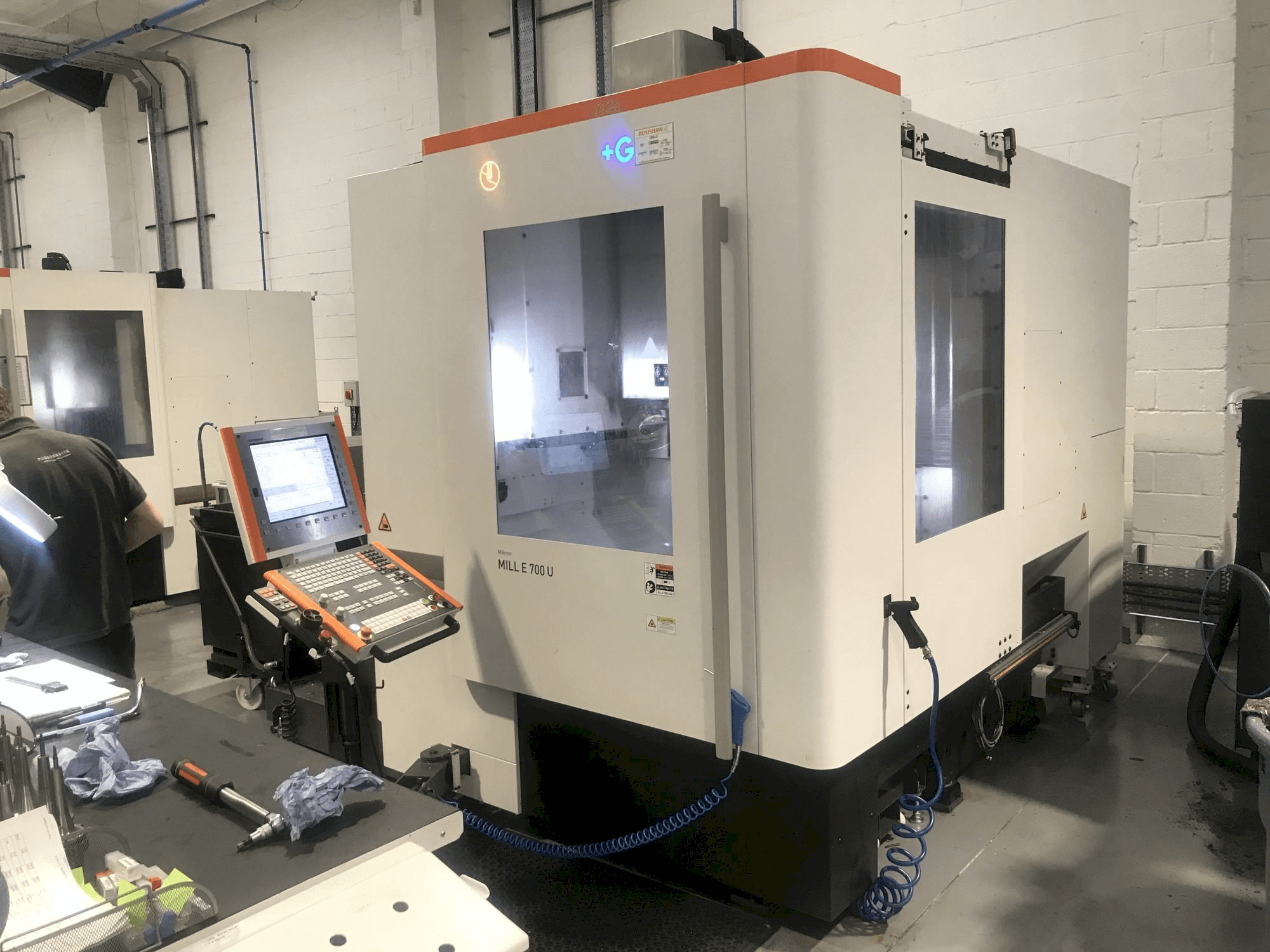

Deze MIKRON Mill E 700 U Vertical Machining Center is gebouwd in 2019. Hij heeft 14231 uur gedraaid waarvan 5786 uur spindel. Deze 5 assige machine werkt via een HEIDENHAIN iTNC 530 besturingseenheid. Hij werkt met een spiltoerental tot 20000 rpm. Deze machine is als nieuw.

Overzicht

merk: MIKRON
jaar: 2019
MODEL: Mill E 700 U
productie-uren: 5786
toepassingstype: Frezen
Vestiging: Verenigd Koninkrijk
machinetype: Universeel bewerkingscentrum
beschikbaarheid: Verkocht
merk bedieningseenheid: HEIDENHAIN

Technische Informatie - MIKRON Mill E 700 U

Besturingseenheid

Model: iTNC 530
CNC-taal aanpasbaar: Ja
Merk: HEIDENHAIN

Hoofdaandrijving

Aantal spindels: 1
Toerentalbereik spindel: 20000 1/MIN
Aantal assen: 5

Beweging

X-as Beweging: 700 MM
Y-as Beweging: 600 MM
Z-as Beweging: 500 MM

Werkstuk

Gewicht werkstuk: 450 KG

Tafel

Buiten lengte: 630 MM

Gereedschap

Gleuven in voorraad: 60
Gereedschapshouder: HSK-A63

Media

Spaantransportband: Ja
Interne koeling: Ja

Extra informatie

Voordelen van de machine

Technische voordelen van de machine:
- - Roterende zwenktafel (rtt) - simultaan (torsiemotor) afmeting ø 630 mm
- - B-as -65°/+120°
- - C-as 360° x 0. 001°
- - Door spindelkoelvloeistof tsc 50 - 70 bar
- - Tastsysteem infrarood renishaw omp 40 / hsk-a63
- - Bandfiltersysteem 600 l
- - Samengeperste lucht door spindel
- - Heidenhain lineaire glazen schalen
- - Blum laser meetsysteem
- - Itc-5x intelligente thermische controle 5 assen, aps geavanceerd processysteem, dnc toegang op afstand tot het netwerk op controle, kinematicsopt
Kwalitatieve Machine-voordelen.:
- - Machine als nieuw

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
