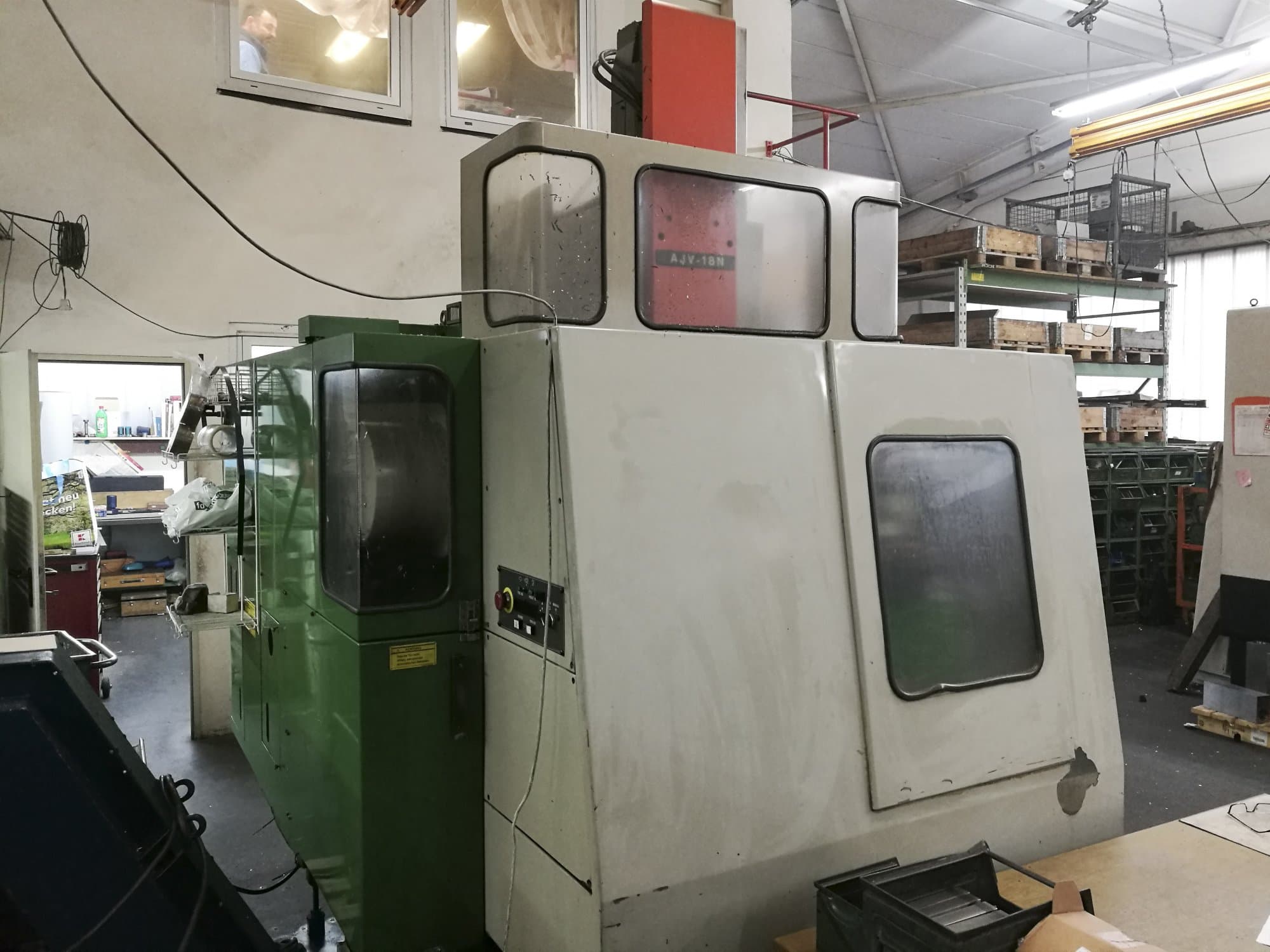

Mazak - AJV-18NDE-MIL-MAZ-1991-00001

Algemene gegevens

• Lengte metingen: 4200 mm
• Diepte metingen: 4000 mm
• Hoogte metingen: 3000 mm
• Gewicht van de machine: 4600 kg

Besturingseenheid

• Model: Mazatrol M32
• Interface: Serie
• Merk: MAZATROL

Hoofdaandrijving

• Aantal spindels: 1
• Toerentalbereik spindel: 10000 1/min
• Motorvermogen spindel: 5.5 kW
• Gereedschap taper: ISO 40

Beweging

• X-as Beweging: 560 mm
• X-as Snelle verplaatsing: 30000 mm/min
• X-as Tegenreactie: 0.002 mm
• Y-as Beweging: 410 mm
• Y-as Snelle verplaatsing: 30000 mm/min
• Y-as Tegenreactie: 0.01 mm
• Z-as Beweging: 400 mm
• Z-as Snelle verplaatsing: 18000 mm/min

Werkstuk

• Gewicht werkstuk: 300 kg

Tafel

• Buiten lengte: 400 mm
• Buiten breedte: 900 mm
• TSlots grootte: 18 mm
• Aantal T-slots: 3
• Afstand tussen: 125 mm

Gereedschap

• Gleuven in voorraad: 30
• Maximum gewicht: 8 kg
• Maximale gereedschapsdiameter: 100 / 150 mm
• Maximale gereedschapslengte: 250 mm

Media

• Elektronische hoofdverbinding: 380 V / 50 Hz
• Luchtdruk: 6 bar
• Spaantransportband: Ja
