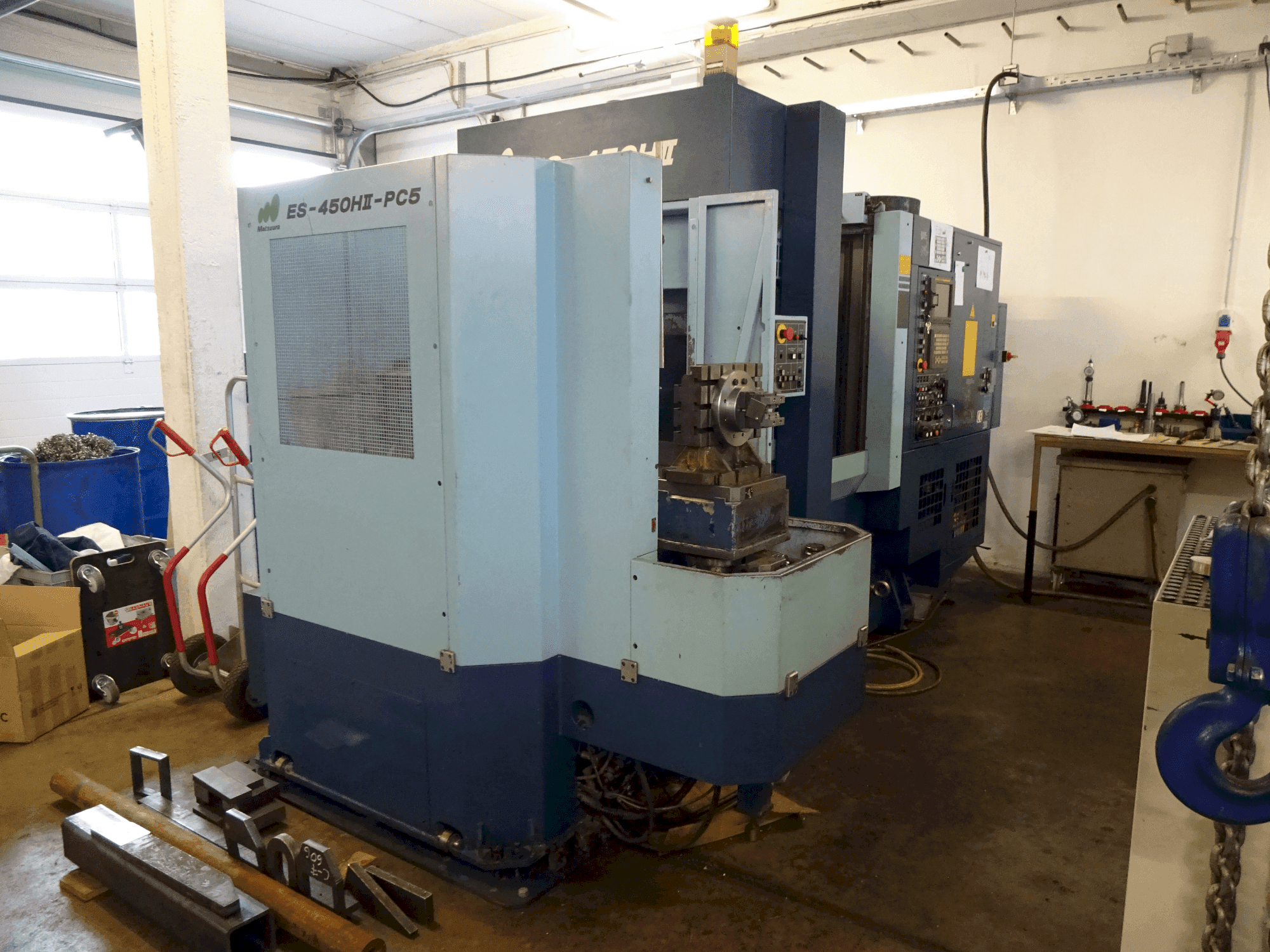

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001

Extra informatie

Voordelen van de machine

• Technische voordelen van de machine:
  • - Hoogte tafeloppervlak (vanaf de vloer): 1000mm

Extra informatie

• - Doorkruist: X-as (kolom rechts/links): 450mm (250 links, 200 rechts) Y-as (spilkop omhoog/omlaag): 400mm Z-as (pallet terug/vooruit): 400mm (+250 bij palletwissel) Werkstuk Afstand tussen bovenkant pallet en spilneus: 80~480mm Afstand tussen palletmidden tot kolomsledes: 120~520mm Pallet: Werkgebied: 300 x 300mm Maximaal laadgewicht: 200kg Oppervlakte draadgat (maat x aantal): M12 x P1,75 x 32mm Tafel Tafelindexeringshoek: 1 graad Indexeersnelheid tafel: 1,5 sec/90°, 1,9 sec/180° Klemkracht koppeling: 27,3kN Spindel Spindellager-ID: Ø70mm Maximaal koppel: 105/1000 minˉ1 Nm Gereedschapsklemkracht: 8.2kN Spiloriëntatie: Standaard (elektrisch) Spindel luchtblazen: Standaard Aanvoersnelheid Scherpe federate (X/Y/Z): 1~15000mm/min Handmatige continue (jog) snelheid: 0~4000mm/min Minste uitvoerstap: 0,001mm Automatische gereedschapswisselaar Type trekbout: JIS B 6339 trekbout 40P Opslag gereedschap: 30 stuks Methode voor gereedschapsselectie: Adrescode & willekeurige selectie tweerichtingsmagazijnrotatie. (T4) Wisseltijd gereedschap (gereedschap naar gereedschap): 1,5 sec (minder dan 6kg), 2,0 sec (meer dan 6kg) Wisseltijd gereedschap (spaan naar spaan): 3,2 sec Hoogte gereedschapspot: 95,25mm Automatische palletwisselaar Aantal pallets: 2 Palletwisselsysteem: Draaitafel methode Palletwisseltijd: 8,5 sec Palletwisseltijd (pallet naar pallet): 9,0 sec Klemkracht pallet: 41,5kN Palletgewicht/stuk: 40kg Palletformaat: 300 x 300mm Maximaal laadgewicht: 200kg Motoren Spindelmotor: Alpha T8/1500 AC 11,0/7,5kW (30min./continu) Feed motoren: X-as: model α 22/3000 AC 4,4kW Y-as: model α 22/2000 met rem AC 4,4kW Z-as: model α 22/3000 AC 4,4kW Hydraulische motor: AC 1,5kW Smeermotor: AC 0,02kW Koelvloeistofmotor: AC 0,75kW Vereist vermogen Totale elektrische capaciteit: 34KVA Luchtbron: 0,54~0,93MPa Luchtcapaciteit: 400 L/min Inhoud hydraulische tank: 15L Inhoud smeerolietank: 2.7L Inhoud koelvloeistoftank: 200L Standaard toebehoren Behuizingsbescherming voor gereedschap (met bovenklep) Spaanafvoer Gesynchroniseerde kraan Spindeloliekoeler Bescherming tegen overbelasting van de spindel Snijbeveiliging voor voedingsas Werklicht (fluorescerend licht) M-code teller (9 soorten) Door spindelkoelmiddel Spindelsonde-interface (geen taster) Filter Spanen transportband Handleidingen
