HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00003
Heeft u nog vragen? Neem contact met ons op!
![sales contact](https://s3.eu-central-1.amazonaws.com/gindumac/staff/profile_pictures/borja-garcia.png)
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
![whatsapp](https://gindumac.s3.eu-central-1.amazonaws.com/images/email-icons/whatsapp.png)
- GINDUMAC
- Producten
- Werktuigmachines
- HERMLE RS1 Robotsysteem

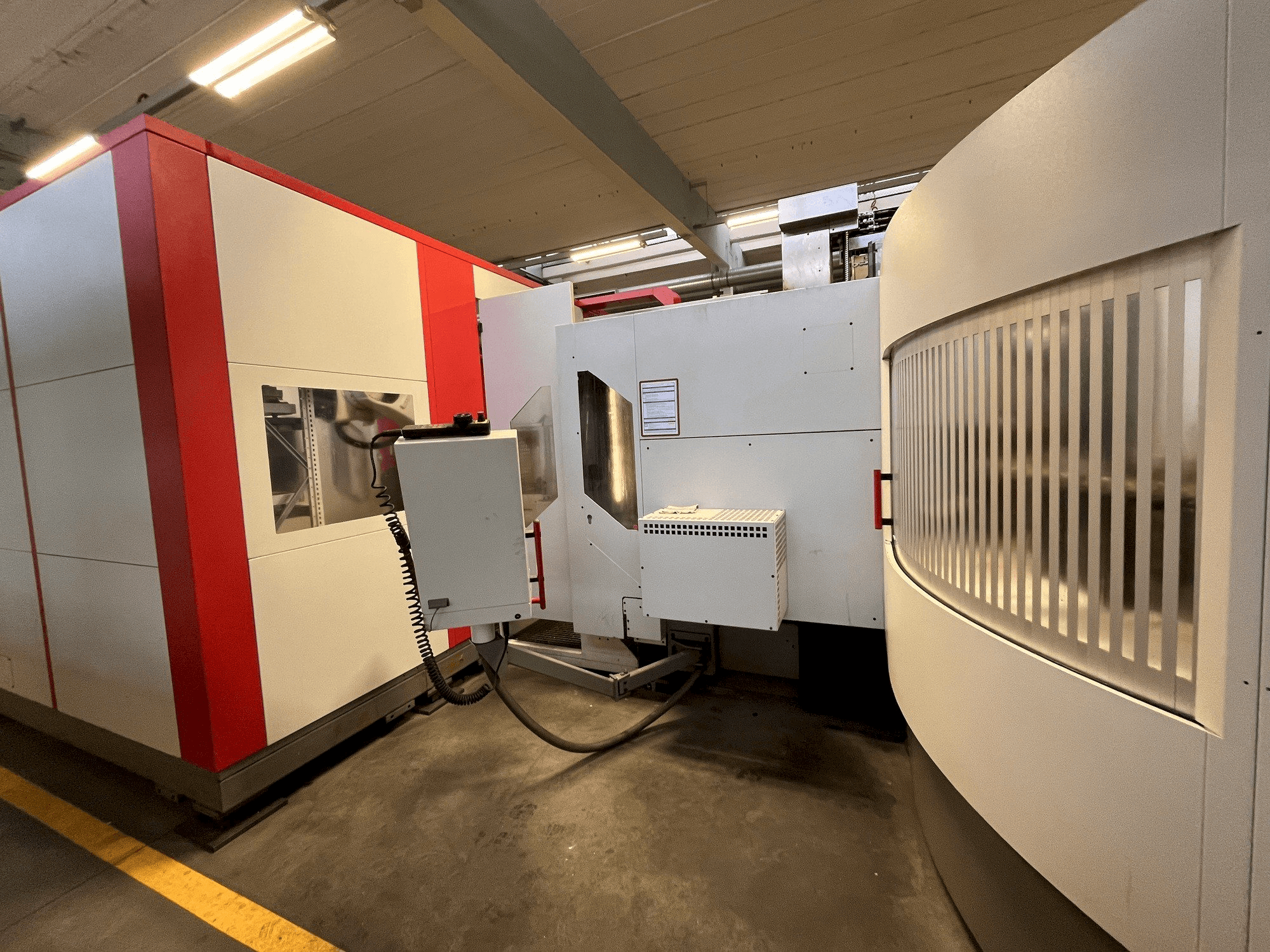

Dit HERMLE RS1 Robotsysteem van 2 stuks Hermle C30 U, 5 assig verticaal machinecenter gemaakt in 2009 en 2008 is uitgerust met een HEIDENHAIN iTNC 530 besturingseenheid en heeft een spindelsnelheid van 18000 rpm. Het systeem wordt geleverd met een KUKA KR 150-2 2000 robot uit 2008 met 6 assen en een maximaal palletgewicht van 140 kg.
Overzicht
- merk: HERMLE
- jaar: 2009
- MODEL: RS1 Robot System
- toepassingstype: Frezen
- Vestiging: Duitsland
- machinetype: Bewerkingscentra (verticaal)
- beschikbaarheid: Verkocht
- merk bedieningseenheid: HEIDENHAIN
Technische Informatie - HERMLE RS1 Robot System
Besturingseenheid
- Merk: HEIDENHAIN
- Model: ITNC 530
Hoofdaandrijving
- Toerentalbereik spindel: 18000 1/MIN
- Gereedschap taper: HSK A63
- Aantal assen: 5
Beweging
- X-as Beweging: 650 mm
- Y-as Beweging: 600 mm
- Z-as Beweging: 500 mm
- A-as Beweging: +/- 115 º MM
Gereedschap
- Gleuven in voorraad: 32
- Maximum gewicht: 8 kg
- Maximale gereedschapsdiameter: 300 mm
Aanvullend Materiaal
- - de cel wordt geleverd met 25 pallets zonder bankschroef 1 pallet op elke machine en 23 op de automatisering
- - geleverd met Renishaw schakelende meettaster
- - Spanentransporteur is inbegrepen
- - De inwendige hogedrukpomp voor koelvloeistof is niet inbegrepen
Extra informatie
- Technische voordelen van de machine:
- - Snelle voeding: 45000 mm/min - nc draaibare draaitafel diameter 280
- - Met erowa klemsysteem 160 mm keelmaat - mts bodemplaat 320p/a 2-f. MediaÜ. 2-voudig
- - Draaitafel - ikz - chipsorteerder
- - Persluchttoevoer spindelcentrum - automatische cabinedeur - statuslampje
- - Bedden oprollen - handmatig cabinedak - losma afzuigsysteem
- - Elektronisch handwiel - scharnierende transportband - extra magazijn plaatsen: 157
- - Gereedschapsmagazijn: 157 sleuven, 6 voudige doorvoer, automatische deur, temperatuurcompensatie
- - Aantal laad- en losplaatsen: 8
- - Gereedschapsmeting: blum wz breuk/meting a1
- - Tastsysteem: 2x renishaw omp 40-2ls, plc uitbreiding 2e meettaster
- Kwalitatieve Machine-voordelen.:
- - Robot kuka kr 150-2 2000:
- - 6 assen, gewicht: 1267 kg, hoofdcomputer die draait op windows 10, en soflex pcs draaien op windows xp. Palletrek 300x300 met 24 plaatsen - 22 daarvan zijn pallets in het rek, 3 daarvan zijn elektrische klemblokken voor het klemmen van automatische klemmen.
- - 2 kubusvormig, 1x cilindrisch - 1x handmatig klemblok
- - Palletrek 400x400 met 18 plaatsen - waarvan 17 pallets in het rek
- - Opslaglocaties voor grondstoffen:
- - 2x grondstofopslagruimtes voor kubusvormige onderdelen, 60 plaatsen beschikbaar per opslagruimte. Er kan grondstof met de afmetingen 50x15 geladen worden. - 2x grondstofplateaus voor cilindrische onderdelen, 56 plaatsen beschikbaar per plateau. Onderdelen met een spie van 6 mm kunnen geladen worden.
- - 2x extra grijper: 1x voor cilindrische, 1x voor kubusvormige onderdelen
- - Kuka met 6 assen met een maximaal palletgewicht van 140 kg - kuka handbediening grondstof laden via extern opzetstation
- - Soflex orderbeheer versie 4. 27
- - Hoofdcomputer draait op windows 10, soflex pc's draaien op windows xp
Voordelen van de machine
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
