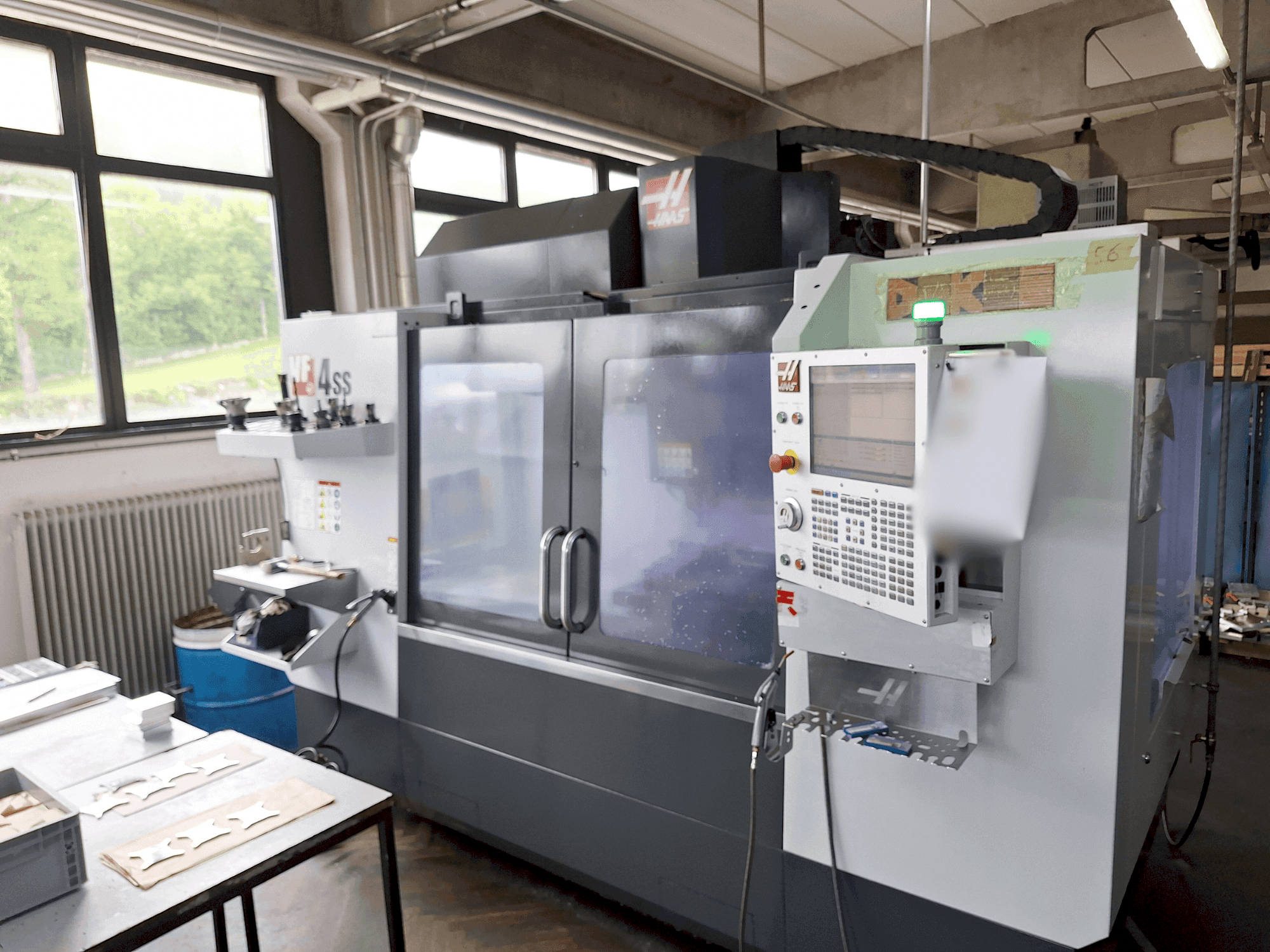

HAAS - VF-4SSSI-MIL-HAA-2019-00003

Algemene gegevens

• Gewicht van de machine: 6260 KG

Hoofdaandrijving

• Toerentalbereik spindel: 12000 1/MIN
• Motorvermogen spindel: 22.4 kw
• Gereedschap taper: CT40, BT40, HSK-A63
• Aantal assen: 3

Beweging

• X-as Beweging: 1270 mm
• X-as Voedingskracht: 13723
• X-as Snelle verplaatsing: 35.6 m/min
• Y-as Beweging: 508 mm
• Y-as Voedingskracht: 13723 n
• Y-as Snelle verplaatsing: 35.6 m/min
• Z-as Beweging: 635 mm
• Z-as Voedingskracht: 17459 n
• Z-as Snelle verplaatsing: 35.6 m/min

Tafel

• Buiten lengte: 1321 mm
• Buiten breedte: 495 mm
• TSlots grootte: Width: 15.90 mm to 16.00 mm. Center distance: 80 mm
• Minimale afstand tussen verticale as en tafel: 107 mm
• Maximale afstand tussen verticale as en tafel: 742 mm
• Tafelbelasting: 794 kg

Gereedschap

• Gleuven in voorraad: 30 + 1
• Maximum gewicht: 5.4 kg
• Maximale gereedschapsdiameter: 127 mm
• Maximale gereedschapslengte: 330 mm
