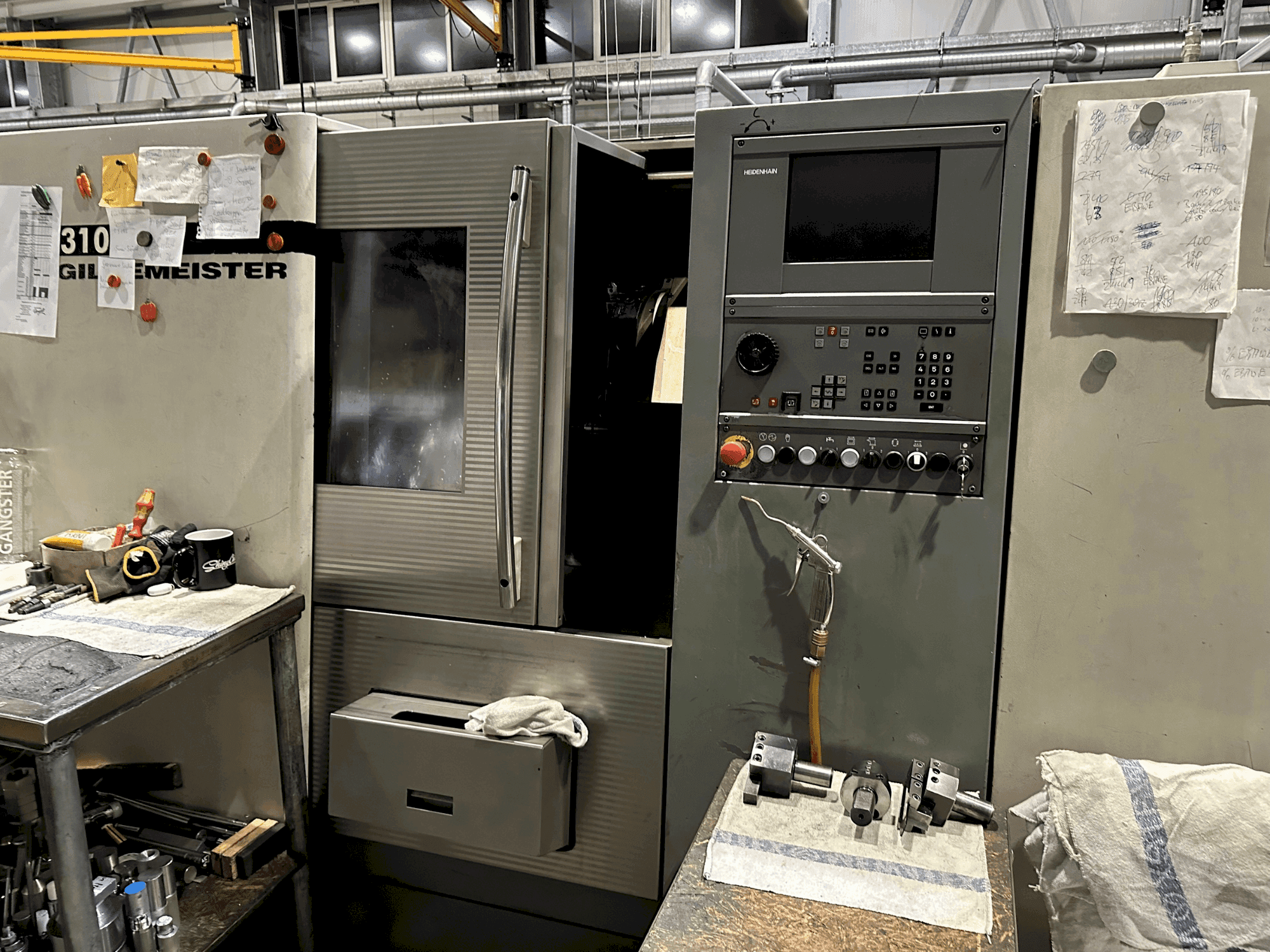

Vooraanzicht  van Gildemeister CTX 310  machine

Gildemeister - CTX 310DE-TUR-GIL-2003-00002

Verkocht

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Deze 3-assige GILDEMEISTER CTX 310 draaibank werd geproduceerd in 2003. Hij is uitgerust met een Heidenhain iT numerieke besturing met DIN PLUS, TURN PLUS programmeersoftware en een koelsmeerpomp. De draaibank heeft een spindelboring van 68,5 mm en een toerentalbereik tot 5000 tpm. Hij heeft ook 12 gereedschapstations met een maximumkoppel van 86 Nm. De afmetingen van de machine, inclusief spanentransporteur, zijn 4173 x 1594 x 1730 mm. Neem contact op voor meer informatie over deze horizontale draaibank.

Overzicht

  • merk: Gildemeister
  • jaar: 2003
  • MODEL: CTX 310
  • productie-uren: 31820
  • toepassingstype: Draaien
  • Vestiging: Duitsland
  • machinetype: Horizontale draaimachine
  • beschikbaarheid: Verkocht
  • merk bedieningseenheid: HEIDENHAIN

Technische Informatie - Gildemeister CTX 310

Algemene gegevens

  • Lengte metingen: 1594 mm
  • Diepte metingen: 4173 mm
  • Hoogte metingen: 1730 mm
  • Gewicht van de machine: 3800 kg

Besturingseenheid

  • Model: iT
  • Merk: HEIDENHAIN

Hoofdaandrijving

  • Toerentalbereik spindel: 20-5000 1/MIN
  • Spindelboor: 68.5 mm
  • Aantal assen: 3

Beweging

  • X-as Beweging: 160 mm
  • X-as Snelle verplaatsing: 20 m/min
  • Z-as Beweging: 450 mm
  • Z-as Snelle verplaatsing: 30 m/min

Werkstuk

  • Diameter werkstuk boven stand: 330 mm
  • Diameter werkstuk over steun: 260 mm

Gereedschap

  • Aantal index: 12
  • Aantal stations: 6

Media

  • Spaantransportband: Ja
  • Interne koeling: Ja

    Aanvullend Materiaal

    • - Pomp voor koelsmeermiddel type Grundfoss 12 bar
    • - Holle kleminrichting diameter 52mm
    • - Diameter klauwplaat: 170/210 mm

    Extra informatie

      Voordelen van de machine

      • Technische voordelen van de machine:
        • - Max. Diameter werkstuk: 330 mm
        • - Aantal stations voor aangedreven gereedschap: 6, max. Snelheid: 4200 min-1
        • - Geavanceerde besturingseenheid (heidenhain it) met din plus turn plus programmeersoftware voor precisie en gebruiksgemak.
        • - Pomp voor koelsmeermiddel type grundfoss 12 bar
        • - Achterslag: 400 mm
        • - Hydraulische capaciteit: ca. 50 l, druk: 40 bar
      • Kwalitatieve Machine-voordelen.:
        • - De robuuste constructie en het hoge koppel (86 nm) zorgen voor een betrouwbare bewerking en een lange levensduur.
        • - Hoge precisie en nauwkeurigheid bij het verspanen met een gestructureerde gereedschaphouder en mogelijkheden voor de c-as.

      Extra informatie

      • - Quillhouder: platte flens

    *Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
