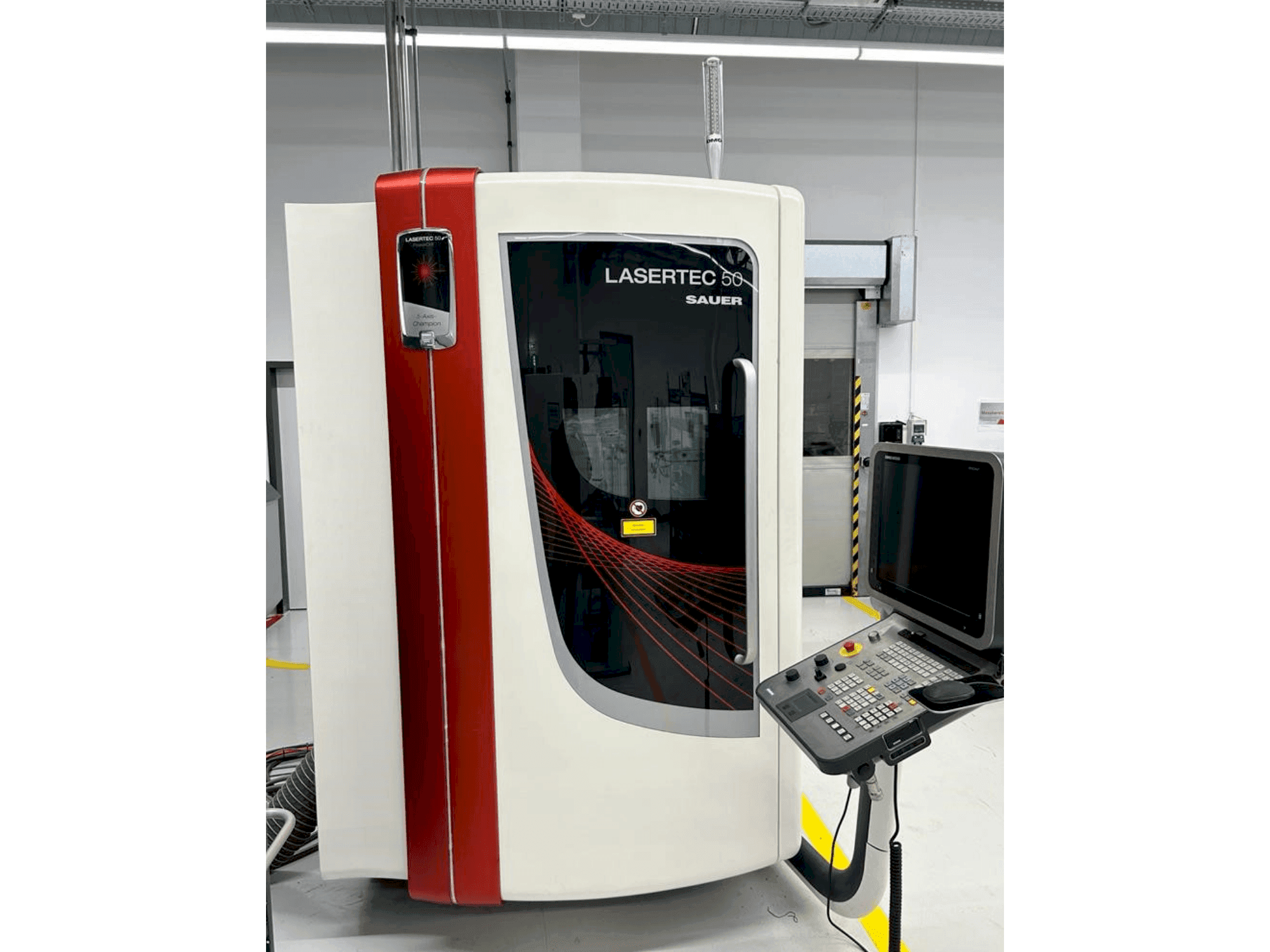

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Aanvullend Materiaal

• - LASAG FLS 352 A laser (2011)
• - Keller L-CUT-1-P2-B60-V afzuigsysteem (2010)
• - KKT OLB 10 SA koelmachine (2014)

Extra informatie

Voordelen van de machine

• Technische voordelen van de machine:
  • - Basismachine: cnc-laserprecisiemachine // lasertec 50 precisiontool 500 mm x 500 mm x 700 mm verplaatsingsweg // kruisslede met lineaire aandrijvingen // verticale as (z-as) met lineaire geleidingen en kogelomloopspindelaandrijving // volledige behuizing (laserbeschermingsklasse 1) met 1 laserveiligheidsvenster // solide machineframe van mineraalgietwerk // lasag nd:yag laser fls (300 watt) // bewerkingskop (100 mm brandpuntsafstand) // gemotoriseerde expander 1 - 6 keer // staafkwaliteit
  • - Besturingseenheid: 3d-padbesturing // siemens 840 d solutionline
  • - Werktafel: nc zwenkbare draaitafel // zeer dynamisch en nauwkeurig // met twee koppelmotoren voor werkstukken tot 200mm diameter // max. Belasting tot 14 kg
  • - Werktafel opties: ks bevestigingsflens // hsk-63 met radiale en hoekuitlijning voor handmatige klemming klemming van de klantpallet 200 x 280 mm // pallet vereist een hsk-63 houder
  • - Camera door bundelpad met zwanenhals led invallende lichtbron // botsingsschakelaar voor verwerkingskop (3-assig werkend)
  • - Besturingsopties: 5-assige transformatie // elektronisch handwiel // programmeerbare procesgasdruk
  • - Mg-signaalverlichting die 4 machinestatussen weergeeft: "programma actief", "laserwaarschuwing", "storing", "instelmodus".
  • - 3d meettaster renishaw omp 400 automatisch uitschuifbaar
  • - Extra laserbeschermingsvenster 297 mm x 210 mm // afzuigunit met secundaire filtertrap // koeleenheid voor laserfls en lineaire motoren // water-water warmtewisselaar
  • - Dmg gereedschap
• Kwalitatieve Machine-voordelen.:
  • - Snijden van pcd / cbn vormstukken in drie tot vijf assen: 10x sneller vergeleken met draad edm
  • - Lasersnijden van pcd / cbn snijplaten in 2d en direct op het kolfgereedschap
  • - 5-assige precisiemachine met lineaire aandrijvingen in x/y voor > 1g versnelling
  • - Motoren met hoog dynamisch koppel in beide roterende assen (b- en c-as)
  • - Hoge positioneringsnauwkeurigheid van ≤ 8 μm
  • - Ccd-camera en 3d-tastsysteem voor snelle installatie
  • - Gebruiksvriendelijke siemens 840d oplossingslijn met speciale softwarefuncties
  • - Een zeer goede toegankelijkheid van de laser voor afstellings- en onderhoudswerkzaamheden
  • - Er wordt geen speciaal procesgas gebruikt. Er is slechts 6 bar perslucht nodig
  • - Machine kan 5 assen tegelijk laten werken

Extra informatie

• - Machine is momenteel in productie maar direct beschikbaar
