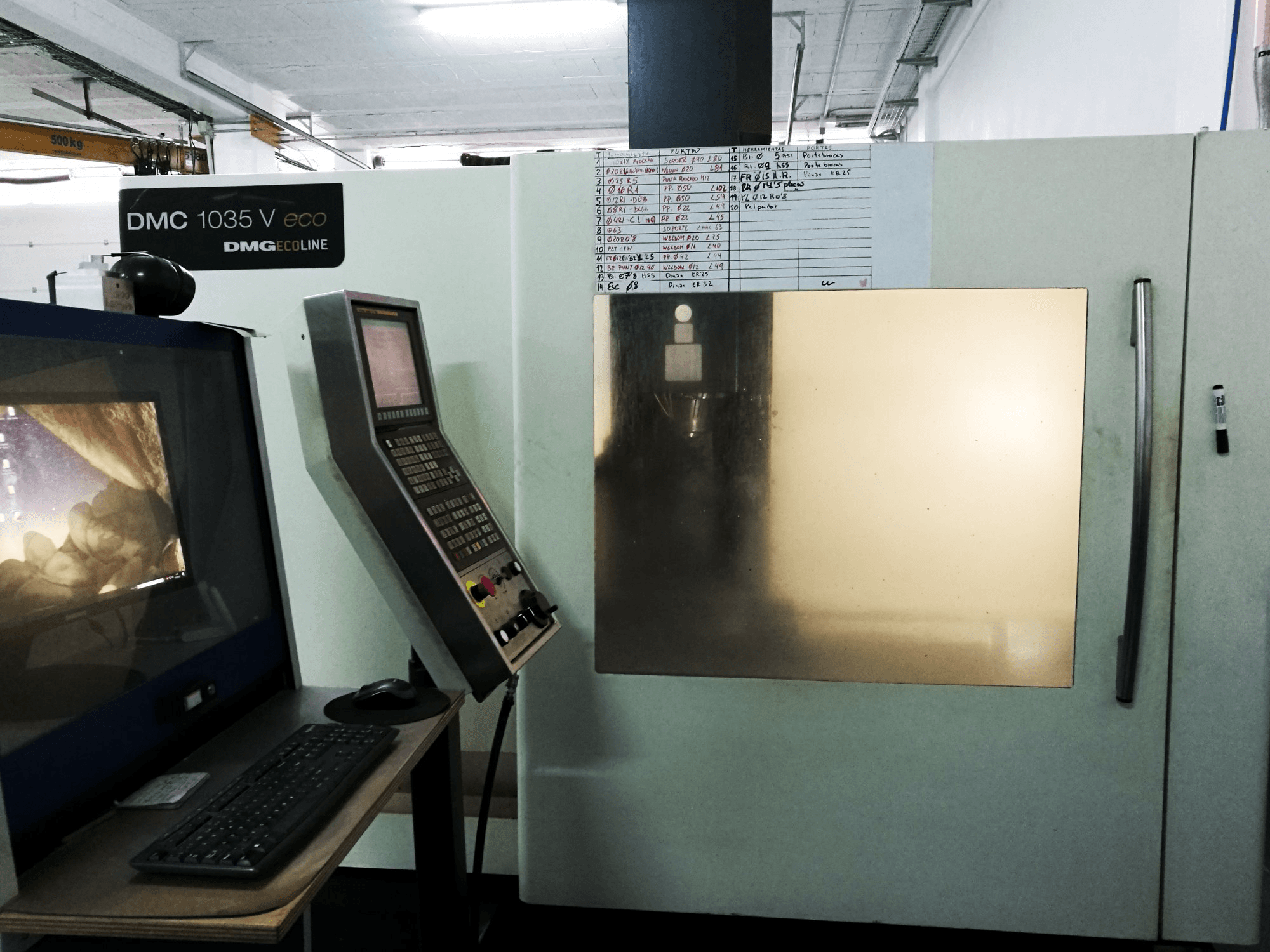

DMG MORI - DMC 1035 V ecoES-MIL-DMG-2008-00001

Algemene gegevens

• Lengte metingen: 2607 mm
• Diepte metingen: 2198 mm
• Hoogte metingen: 2650 mm
• Gewicht van de machine: 3600 kg

Besturingseenheid

• Merk: FANUC
• Model: 0i-MC

Hoofdaandrijving

• Toerentalbereik spindel: 10000 1/min
• Motorvermogen spindel: 9 kW
• Gereedschap taper: SK 40

Beweging

• X-as Beweging: 1035 mm
• X-as Werktoevoer: 20000 mm/min
• X-as Voedingskracht: 5000 N
• X-as Snelle verplaatsing: 30000 mm/min
• Y-as Beweging: 550 mm
• Y-as Werktoevoer: 20000 mm/min
• Y-as Voedingskracht: 5000 N
• Y-as Snelle verplaatsing: 30000 mm/min
• Z-as Beweging: 550 mm
• Z-as Werktoevoer: 20000 mm/min
• Z-as Voedingskracht: 2000 N
• Z-as Snelle verplaatsing: 30000 mm/min

Werkstuk

• Werkstuk z: 720 mm
• Gewicht werkstuk: 600 kg

Tafel

• Buiten lengte: 1200 mm
• Buiten breedte: 600 mm
• Aantal T-slots: 5
• Afstand tussen: 100 mm
• Maximale afstand tussen verticale as en tafel: 720 mm

Gereedschap

• Gleuven in voorraad: 20
• Maximum gewicht: 6 kg
• Maximale gereedschapsdiameter: 30 mm
• Maximale gereedschapslengte: 300 mm

Media

• Elektronische hoofdverbinding: 400 V
• Vermogen opname: 17 kVA
• Luchtdruk: 8 bar
• Smering tank: 120 L
• Spaantransportband: Ja
• Koeldruk: 3.7 bar
